电快速瞬变脉冲群测试方法说明

参考标准以及名词定义

本部分涉及的标准为：IEC 61000-4-4:2012，EN 61000-4-4:2012 ， GB/T 17626.4-2018

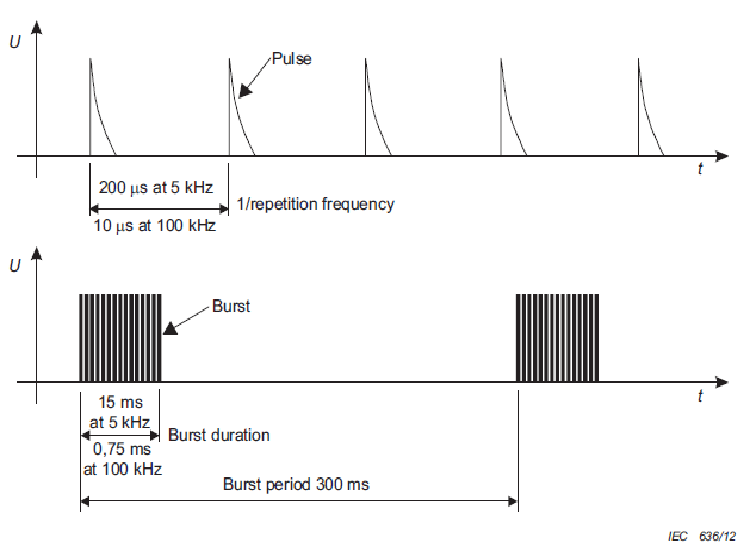

重复性快速瞬变试验是一种将许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、信号端口以及接地端口的试验，试验的要点是瞬变的高幅值，

短上升时间，高重复率和低能量本试验是为了验证电气和电子设备对诸如来自切换瞬态过程(切断感性负载、继电器触点弹跳等)的各种类型瞬变骚扰的抗扰度。

试验布置

基于试验环境，定义不同类型的试验：

    ——在实验室进行型式（符合性）实验

    ——在设备最终安装条件下，对设备进行现场试验

    优先选择在实验室进行型式实验，应按照制造商的安装说明书（如适用）布置受试设备

试验布置包含下列设备：

    ——接地参考平面

    ——耦合设备(网络或耦合夹)

    ——去耦网络

    ——发生器
